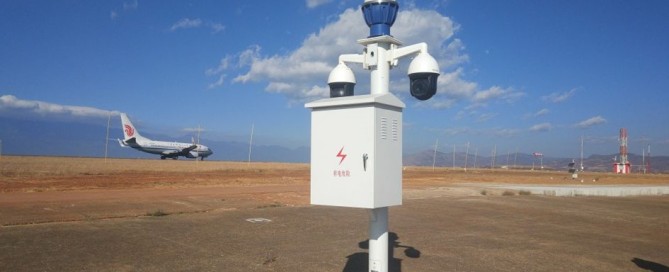

智慧机场建设：安防雷达如何提升安全保障 随着全球航空运输业的飞速发展，机场作为连接世界各地的重要枢纽，其安全问题日益凸显。为了应对日益复杂的安保需求，智慧机场的概念逐渐兴起，安防雷达作为一项关键技术，在机场的安全保障中发挥着重要作用。本文将深入探讨安防雷达在智慧机场建设中的具体应用及其如何提升安全保障水平。 一、安防雷达在机场的应用背景 近年来，全球航空旅客数量持续攀升，机场的安全管理面临着前所未有的挑战。传统的安全措施如闭路电视监控（CCTV）、红外线感应器和人工巡逻等手段，在应对复杂环境时存在局限性。安防雷达以其高精度、全天候、远距离探测等优势，成为现代机场安全管理的重要组成部分。 二、安防雷达的功能与特点 安防雷达通过发射和接收电磁波来探测物体，其基本组件包括发射器、接收器和信号处理系统。雷达能够实时测量物体的位置、速度和运动轨迹，具有高灵敏度和较强的抗干扰能力。这使得安防雷达在各种复杂环境中都有良好的适应性。其主要功能和特点包括： 全天候运作：不受光线、天气等因素影响，能在各种条件下稳定工作。 高精度探测：提供高分辨率的目标信息，可区分人员、车辆及其他障碍物。 远距离覆盖：具有较长的探测距离，适用于大范围区域的监控。 智能识别：结合AI技术，能够识别异常行为模式，并提前预警潜在威胁。 多目标跟踪：可以同时跟踪多个目标，提供实时动态信息。 三、安防雷达在智慧机场中的应用 1、围界防入侵报警 安防雷达在机场围界的应用可以显著提高机场的物理安全防护水平。通过安装在围界上的雷达设备，可以实时监测围界周边的活动情况。一旦发现异常行为，如攀爬围栏、接近禁区等，系统会自动触发警报，并将信息发送至控制中心。此外，还可以与视频监控系统联动，自动调取相应区域的摄像头图像，便于快速确认情况。 2.跑道异物检测（FOD） 跑道上的异物（Foreign Object Debris, FOD）可能导致严重的安全隐患，甚至引发事故。安防雷达可以用于实时监测跑道上的异物，及时发现并移除，确保飞行安全。雷达系统可以识别出跑道上的小型金属、塑料等杂物，并通过与地面车辆管理系统结合，快速派遣工作人员进行清理。 3.实时数据分析 安防雷达结合人工智能技术，可以对收集到的数据进行实时分析。通过对异常行为的识别，系统能够生成自动化的安全预警。例如识别非正常活动模式，如长时间停留或快速移动的人员。将雷达数据与其他监控系统（如视频监控）进行整合，形成全面的安全态势感知。 4.多层次防护体系 安防雷达与其他安防系统（如人脸识别、入侵检测系统等）联动，形成多层次的防护体系。这种综合防护能够有效提升整体安保水平。具体措施包括当雷达探测到可疑活动时，可以自动启动相应的安保程序。不同系统之间的数据共享，确保安保人员能够快速获取必要信息，提升响应速度。 四、安防雷达的技术进步 1. 新技术的融合 未来，随着5G、物联网（IoT）等新兴技术的发展，安防雷达的应用将更加广泛。这些技术的融合将带来：更高的数据传输速度，使雷达能够实时传输大量数据，提升响应速度；更智能的分析能力，结合大数据分析与深度学习，提升异常行为识别的准确性。 2. 设备的小型化与集成化 安防雷达设备将向小型化和集成化发展，这将使得安防系统的部署更加灵活，适应不同规模和类型的机场需求。 五、安防雷达提升安全保障的方式 安防雷达通过多种途径显著提升了机场的安全保障水平： 增强监控范围：雷达的远距离探测能力使得监控范围大大扩展，有效填补了传统监控设备的盲区。 提高反应速度：实时监测技术使得异常情况能够被即时发现，并迅速传递给相关部门，缩短了应急响应时间。 优化资源配置：通过对历史数据的分析，管理者可以更科学地安排安全资源，提高资源配置效率。 提升管理效率：自动化监控减轻了人工巡逻的负担，降低了人力成本，同时提高了整体管理水平。 数据驱动决策：雷达系统产生的大量数据可以通过分析，为管理层提供决策支持，帮助优化运营策略。 随着物联网（IoT）、大数据、云计算等技术的发展，安防雷达也在不断创新和完善。未来的安防雷达将更加智能化、集成化，与更多智能设备和系统互联互通，共同构建智慧机场的安全防护网。

利用交通传感器数据优化交通流模型   在现代城市中，交通拥堵已经成为制约城市发展的一个重要因素。随着智能交通系统（ITS）的发展，交通传感器作为实时数据的主要来源，对于优化交通流模型至关重要。本文将详细介绍如何利用交通传感器数据来优化交通流模型，从而提升城市交通效率。 交通传感器技术概述 交通传感器是指安装在道路上的各种设备，用于实时监测和收集交通数据。常见的交通传感器包括： 环形线圈传感器：检测车辆的存在和速度。 雷达传感器：测量车辆的速度和距离。 视频监控摄像头：捕捉图像，用于识别车辆类型、计数和行为分析。 红外传感器：检测车辆的通过时间和间隔。 智能卡口：记录车辆进入和离开的时间，辅助交通管理。 数据采集与处理 为了有效利用交通传感器数据，必须建立一个可靠的数据采集系统。该系统包括： 数据采集：通过传感器收集各种交通参数，如车辆数量、速度、方向等。 数据传输：将收集的数据通过有线或无线网络发送至中央处理单元。 数据预处理：清洗、去噪、填充缺失值等，确保数据质量。 数据存储：利用数据库技术存储大量数据，便于后期分析和使用。 交通流模型的优化 交通流模型是用来描述和预测交通流动态特性的数学模型。利用传感器数据优化交通流模型，主要涉及以下几个方面： 模型选择：根据交通数据特点选择合适的模型类型，如宏观模型、微观模型或混合模型。 参数校正：使用传感器数据校准模型参数，使其更贴近实际交通状况。 动态调整：根据实时数据动态调整模型预测结果，以适应不断变化的交通环境。 具体应用案例 1. 交通信号优化 通过分析实时交通流量数据，动态调整信号灯配时方案，减少交通延误。 实施绿波带策略，即在主干道上协调信号灯周期，使车辆能够连续通过多个交叉路口而不停顿。 2. 事故预测与预防 利用传感器数据识别交通模式中的异常，如突然减速、紧急刹车等，及时发出预警信号。 通过历史数据分析，找出事故高发区段，采取针对性措施降低事故发生率。 3. 智能路径规划 根据实时交通状况为驾驶员推荐最优行驶路线，避开拥堵路段。 在城市规划阶段，利用历史交通数据预测未来交通流量，合理规划道路布局。 技术支持与发展趋势 随着大数据技术和人工智能的发展，交通传感器数据的应用范围正在不断扩大。例如： 大数据分析平台：利用云计算技术处理海量交通数据，快速提取有用信息。 机器学习算法：通过训练模型自动识别交通模式，提高预测精度。 物联网（IoT）技术：将各种传感器连接起来，形成一个庞大的物联网系统，实现数据共享与协作。 利用交通传感器数据优化交通流模型是提高城市交通效率的重要手段。通过实时监测、数据处理与分析，可以为交通管理提供科学依据，减少拥堵，提高道路利用率。随着技术的不断发展，我们有理由相信，未来的城市交通将更加智能、高效。

监狱安全升级：安防雷达的应用与成效 监狱作为关押犯罪嫌疑人及服刑人员的特殊场所，其安全问题一直备受关注。随着科技的发展，传统的安防手段逐渐显露出局限性。安防雷达作为一种新兴的高科技手段，正逐步应用于监狱周边区域的警戒系统中，显著提升了监狱的安全水平。本文将探讨安防雷达在监狱安全升级中的具体应用及其取得的显著成效。 安防雷达：监狱安全的新时代守护者 安防雷达以其独特的优势成为了监狱安全升级的重要组成部分。以下是安防雷达在监狱安全中的几个关键技术特点： 1. 全天候监测：安防雷达能在各种天气条件下（包括雨雪、雾霾等）持续运作，不受光线条件限制，提供24小时不间断的监控服务。 2. 精准定位：利用先进的雷达技术，安防雷达可以准确地检测到接近边界的人或物体，并能够区分不同类型的移动目标，如人员、动物或车辆。 3. 自动跟踪与录像：一旦发现潜在威胁，系统可以自动触发高清摄像头对目标进行跟踪拍摄，记录入侵者的行动轨迹。 4. 智能分析与快速反应：结合AI技术，安防雷达可以对收集的数据进行分析，过滤掉误报，提高警报的准确性，并能迅速发出警报，及时传递给监控中心或其他相关部门。 应用实例：监狱安全的全面提升 近年来，越来越多的监狱引入了安防雷达技术，并取得了显著成效。以下是具体的应用实例： 1. 精准识别与报警：安防雷达系统在监狱外围设置了严密的防护网，任何试图靠近的可疑目标都会被立即检测到，并向监控中心发送警报，确保了第一时间的响应。 2. 联动监控：与高清摄像头的联动，安防雷达可以实时追踪入侵者的行动轨迹，并自动调整摄像头的拍摄角度和焦距，确保对入侵行为的清晰记录，为后续的调查取证提供了宝贵的资料。 3. 智能化管理：安防雷达系统可以根据监狱与看守所的实际情况进行灵活配置和调整，实现不同区域的差异化监控，提升了监狱整体的安全管理水平。 成效显著：监狱安全水平的跃升 自部署安防雷达以来，该监狱的安全状况得到了显著改善： 1. 越狱事件减少：由于雷达系统能够及时发现并阻止任何企图越狱的行为，越狱事件的发生率明显下降。 2. 外部威胁有效遏制：雷达系统不仅能监测到试图接近监狱的外来人员，还能有效识别和预警无人机等新型威胁，增强了监狱的外部安全。 3. 应急响应更加迅速：系统提供的即时信息使得应急响应变得更加迅速和高效，提高了整体的应急管理水平。 4. 人力成本显著降低：减少了对人工巡逻的需求，节省了大量的人力资源，使监狱管理人员能够更加专注于其他重要事务。 安防雷达作为一种高科技安全设备，在监狱安全领域展现了巨大的潜力。通过实际应用案例可以看出，它不仅提高了监狱的安全水平，还带来了显著的经济效益和社会效益。随着技术的不断发展和完善，相信安防雷达将在未来的监狱安全管理中发挥更加重要的作用。

智能交通管理：Smartmicro与Smartsensor全面解析   公司背景与历史 Smartmicro 是由Hermann Rohling教授博士和Ralph Mende博士于1997年在德国创立的公司，专注于高性能、高质量传感器的研发。Smartmicro强调其创新性和对未来的承诺，致力于为用户提供更安全、更环保、更智能的解决方案。该公司的产品广泛应用于交通管理和汽车行业中，旨在通过先进的检测技术来提升道路安全性、优化交通流量，并减少旅行时间。 WaveTronix 则是一家位于美国的公司，成立于2002年，由David Arnold和Mike Jensen共同创立。WaveTronix以“更聪明的交通从此开始”作为口号，强调自己是雷达交通检测领域的领导者，并致力于通过其技术改善世界各地的道路交通状况。WaveTronix提供的工具和服务涵盖了Smartsensor雷达传感器、数据管理设备等，旨在支持智能交通系统(ITS)的发展。 技术与产品 Smartmicro以其高性能的多目标雷达传感器著称，这些传感器能够在多种天气条件下提供稳定的交通流量监测，包括车辆分类、速度测量等功能。它们广泛应用于城市交通管理、高速公路监控、多车道交叉口管理等领域，特别是在需要高精度目标检测和分类的应用中表现优异。此外，Smartmicro的技术也被集成到智能交通系统中，支持交通信号优化、事故检测等功能，并且适用于自动驾驶汽车测试场中的车辆行为监测。Smartmicro的产品设计强调精确度和可靠性，在全球范围内广泛应用，尤其是在欧洲市场。 Smartsensor雷达产品则以其简便的安装过程和用户友好的特性受到青睐，非常适合城市内部的交通信号控制、停车管理和紧急车辆优先通行等日常管理任务。Smartsensor的解决方案支持无线通信，能够快速地将数据传输给交通管理中心，帮助管理者做出即时响应。此外，Smartsensor的技术也被应用于交通流量监测，提供实时数据支持，以优化交通信号灯配时，减少拥堵。在美国市场，Smartsensor有着广泛的部署经验和良好的客户服务记录。 Smartmicro雷达产品采用正向侦测方式，通常安装在道路前方，直接面向来往车辆。这种类型的雷达主要用于检测车辆的速度、位置和方向。正向侦测雷达适用于需要高精度检测的应用场景，比如在高速公路上进行超速检测，或是用于交通流量监测。 Smartsensor雷达产品采用断面侦测方式，可以同时覆盖多个车道，提供一个“断面”式的交通流量概览。这种雷达技术非常适合用于城市交通信号优化，因为它可以实时监测多车道上的车辆密度，帮助交通控制系统动态调整信号灯的时间分配，从而优化交通流。此外，断面侦测雷达也适用于停车管理，能够检测车位的占用情况，以及行人和非机动车的检测，以提高道路安全。 应用场景及优势 在应用场景上，两家公司的产品都可以用于交通流量监测、信号控制优化等核心任务。Smartmicro 的雷达传感器输出原始的目标检测数据,需要用户自行进行数据处理和分析。这为系统集成商和终端用户提供了更大的灵活性。Smartsensor则在交通检测硬件的基础上提供了强大的数据分析软件。该软件能够对采集的车流量、车速等交通参数进行深入挖掘,输出丰富的交通态势分析结果。Smartmicro的产品因其在复杂环境下的表现而受到青睐，特别适合那些需要在恶劣气候条件下依然保持高效运作的地方。而Smartsensor则因其灵活的安装方式和无缝的数据传输能力，在需要快速部署或频繁调整监测点的情况下表现出色。

车载雷达的发展方向 在未来的几年里，雷达技术将在高级辅助驾驶系统（ADAS）的演进中发挥关键作用。随着其功能的不断拓展，雷达的发射与接收模块、信号处理机制以及自动规避风险的能力，将促使车辆ADAS系统逐渐具备类似于战斗机上战术系统的特性，从而对汽车系统的设计带来深远的影响。 为什么是雷达? 在最近的一次采访中，Reuter 提到：“值得注意的是，ADAS 感应技术中，只有雷达不受天气条件的影响。虽然摄像头在目标识别方面表现优异，但雷达在探测物体及其速度测量方面更为出色。”Reuter 解释说，正因为如此，许多侧重于目标检测和风险分类的早期系统倾向于采用雷达技术。他还提到：“在欧洲，对于卡车紧急制动系统有着强烈的需求，而这类系统就是基于雷达的。” 雷达系统首先会部署一个中距离的前视装置，用于监测前方的道路情况。然而，这种系统很快就会进化为多传感器融合的形式，不仅包含远距离的前视功能，还包括用于全方位危险评估的短距离传感器，正如图1所展示的那样。 图1.雷达系统能够进行前向搜索，以及观察车辆四周。 尽管光学视觉系统已经相当成熟，但雷达系统的优点将进一步提升其性能。Reuter 预见，在不远的未来，具备目标识别能力的多摄像头系统将能够整合视频与雷达数据，从而构建出周围环境的动态模型。 采集信号 要理解雷达对汽车系统设计的影响，首先需要了解传感器的作用。大多数汽车雷达系统倾向于使用24 GHz或77 GHz的免许可频段。雷达的发射器通常采用频率调制连续波（FMCW）的设计，这种设计会发射出一种在频域内迅速变化的信号，通常称为“啁啾”，如图2所示。 图2.车载雷达将使用啁啾类型的FMCW。 Reuter 解释道：“FMCW 最大的优势在于它简化了对反射信号的解读过程。可以从反射频率中直接获取目标的距离信息，并从多普勒频移中推断出目标的速度。相较于脉冲调制方案，生成连续波（CW）较为简单，易于理解和确保可靠性，这正是汽车制造商最为关注的，因为他们认为投入到ADAS改进中的每一欧元都是直接关系到企业利润的。” 接收信号的设计同样需要成本低廉且创新的方法。为了收集方位信息，反射信号可以通过机械扫描天线或相控阵天线来获得，并且通常结合了数字波束形成算法。天线后方往往配备有多通道的零差接收机，这是为了满足天线设计的需求——例如，一个简单的旋转天线阵列可能包含16个通道。 Reuter 补充说：“接收机的输出信号是在 DC 至 20 MHz 范围内的基带信号。”为了实现具有良好方位角分辨率的系统设计，可能需要 8 到 16 个通道，并且相应地需要 8 到 16 个高速模数转换器（ADC）。 从啁啾中提取信息 每个通道产生的数字基带信号会被输入到快速傅里叶变换（FFT）模块中进行处理，变换长度可达到2K样本点。Reuter 表示：“在过去，执行 FFT 需要用到大量的 FPGA。而现在，发展趋势是使用集成浮点 DSP 加速器的 32 位微控制器。”通过双 FFT 模块，波束形成系统可以从信号中提取出距离和速度数据，如图3所示。 图3.聚束以及范围和速度估算的FFT配置。

多输入多输出雷达的优势 多输入多输出（Multiple Input Multiple Output, MIMO）最初是一个源自控制系统的概念，后来被引入到移动通信系统中。鉴于雷达回波信号具有一些与移动通信信道类似的特性，MIMO技术也被扩展应用到了雷达信号接收、目标检测以及雷达成像等领域。 在MIMO雷达系统中，使用了多个发射天线来同时发送相互正交的信号，对目标进行扫描。随后，由多个接收天线捕捉这些从目标反射回来的信号，并对其进行处理，以获取目标的位置信息及其运动状态等相关数据。 MIMO雷达具有以下几方面的优势： 检测目标的能力和可靠性：MIMO雷达通过使用多个天线同时发射和接收信号，能够增强对目标的检测能力和系统的整体可靠性。 目标参数估计的精度：由于MIMO雷达可以从多个角度收集信息，因此它能提供更为精确的目标参数估计，如目标的距离、速度和角度等。 对多目标的分辨能力：MIMO雷达能够在复杂的环境中区分多个目标，提高了系统在密集目标环境下的分辨能力。 目标参数估计的模糊性减少：MIMO雷达的设计减少了参数估计中的不确定性，使得对目标特性的判断更加准确。 MIMO雷达系统中不同信号可以通过时域、空域或极化域来进行分离。这种设计增加了信号处理的维度，使得发射和接收孔径的利用更加高效，并且能够实现更高的角度分辨率。 此外，MIMO雷达利用目标散射的空间分集所带来的回波信号去相关特性，可以使回波的平均接收能量趋于稳定（即对空中目标的雷达截面积[RCS]进行平滑），从而减轻目标RCS的波动影响，提升检测性能及目标的空间分辨力。 MIMO雷达通过全向发射相互正交的信号，导致多个发射波形在空间上无法进行传统的波束形成。这一特性使得发射波束的主瓣增益降低至原始值的1/M（其中M为发射天线数量）。同时，每个子阵列的发射功率也减少到原总发射功率的1/M，结果是在距离R处的功率密度仅为原密度的1/M。考虑到功率随距离平方的衰减关系，这种配置显著提升了雷达对抗信号截获的能力。 在接收端，MIMO雷达的每一个阵元都会接收到所有的发射信号，并通过匹配滤波器组将它们分开，从而获得多路回波信号。这种方法引入了远超实际物理阵元数量的观测通道和自由度，相较于传统的单/多基地雷达或相控阵雷达，这大大增强了雷达的整体性能。 由于存在多个并行的空间观测通道，MIMO雷达能够实时地收集携带有关目标不同幅度、时延或相位信息的回波数据。这种并行多通道信息获取的能力是MIMO雷达的核心优势之一，使得其在目标检测与识别方面表现出色。 MIMO雷达与传统阵列雷达的差别 阵列雷达系统由多个位于邻近区域的无方向性天线组成，这些天线既能发射也能接收信号。在发射阵列或接收阵列中，各阵元之间的信号具有高度的相关性，能够综合形成多个波束，并且可以同时扫描整个空域。然而，其性能会受到目标雷达截面（RCS）起伏的影响。目标在距离或方位上的任何细微变化都可能导致其反射能量的显著增减，从而使得目标可能无法被检测到。 MIMO统计雷达将发射机和接收机的传感器分离，其中发射机的传感器阵列中各天线之间的间距足够大，以至于对空间目标产生了角展宽效应（即空间分集）。相比之下，接收机的传感器阵列中各天线间距较紧凑，主要用于进行方向测量。每个发射天线与接收天线的组合形成了一个MIMO子信道，而在不同的发射/接收通道之间（即不同的MIMO子信道之间），信号实现了去相关。这样一来，回波的平均接收能量接近常数，也就是说，回波信号近似保持了雷达截面（RCS）的基本不变性。 MIMO阵列对地观测成像雷达（MIMO-SAR） 将MIMO雷达技术与合成孔径雷达（SAR）系统相结合形成的MIMO-SAR雷达，能够有效解决传统SAR系统中存在的若干技术难题，尤其是脉冲重复频率（PRF）在方位向高分辨率与大测绘带宽之间的矛盾。 在传统SAR中，为了防止距离向上的模糊，需要较低的PRF；然而，为了实现方位向上的高分辨率，则需要较高的PRF来避免多普勒模糊。MIMO技术的应用使得在较低的PRF下同时满足大测绘带宽需求和方位向无多普勒模糊成为可能。 得益于MIMO雷达具备的并行多通道空间采样能力，MIMO-SAR雷达能够在一次脉冲发射过程中获取MN路方位向的空间采样数据（M代表发射天线数，N代表接收天线数）。如果这MN个通道的数据在方位向上是均匀且非重叠分布的话，那么MIMO-SAR雷达所需的PRF就可以降低到传统SAR系统的1/(MN)。这样不仅解决了PRF的选择问题，还提高了雷达系统的效率和性能。 MIMO阵列的三维成像 当前，三维SAR成像可以通过结合二维SAR技术和干涉测量法来实现高度测量。然而，利用较少数量天线的MIMO面阵与SAR技术相结合进行三维成像，正成为一个极具吸引力的研究方向。 这种方法不仅有望简化三维成像系统的复杂性，还能通过MIMO雷达的并行多通道空间采样能力，提高成像效率和质量。通过优化天线配置和信号处理算法，MIMO-SAR系统有可能实现更精细的三维成像，同时减少硬件成本和操作复杂性。这为未来的雷达技术发展提供了新的可能性，尤其是在需要高精度三维地形信息的应用场景中。

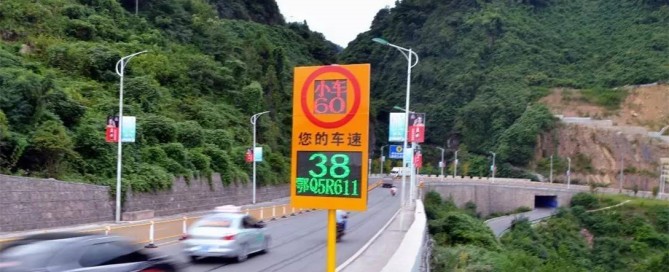

速度执法传感器的工作原理及其在交通管理中的应用 随着城市交通量的不断增加，交通安全问题日益凸显。速度执法传感器作为智能交通管理系统的重要组成部分，能够有效监测和控制车辆速度，为提升道路安全提供了强有力的技术支持。本文将探讨速度执法传感器的工作原理及其在交通管理中的应用。 1. 速度执法传感器的工作原理 速度执法传感器主要通过以下几种技术来监测车辆速度： 1.1 激光雷达 激光雷达是一种高精度的测距技术，通过发射激光脉冲并测量其返回时间来确定与目标物体的距离。当激光脉冲遇到移动的目标物体时，系统可以通过连续发射脉冲并记录目标在不同时间点的位置变化，计算出目标的速度。这种方法依赖于对时间和距离的精确测量，使得激光雷达能够在各种环境条件下提供准确的数据。 1.2 多普勒雷达 多普勒雷达测速原理利用多普勒效应，通过发射电磁波并接收反射波来测量目标物体的速度。当雷达向移动目标（如车辆）发射信号时，目标物体的运动会导致反射波的频率发生变化：如果目标朝雷达靠近，频率会增加；如果目标远离，频率则会减少。通过分析这种频率的变化，雷达系统能够精确计算出目标的速度 1.3 摄像头与图像处理 摄像头测量车辆速度的原理主要依赖于连续图像捕捉和运动分析。首先，摄像头实时拍摄经过的车辆，记录下连续的图像帧。通过图像处理算法，系统能够识别和跟踪车辆，提取出其轮廓和位置。在每一帧中，系统会确定车辆的位置，并与前一帧进行对比，记录车辆的坐标变化。随后，系统根据车辆在两帧图像之间的位移和时间间隔，利用公式计算出速度：速度等于位移除以时间。这种方法不仅具有较高的灵活性和准确性，还能够在复杂交通环境中有效工作，因此被广泛应用于智能交通系统、交通执法和车辆流量监测等领域。 激光雷达、多普勒雷达和相机测速各自具有不同的优缺点，适用于不同的应用场景。激光雷达以其高精度和实时数据监测而闻名，能够在各种天气条件下提供准确的测量，但其设备成本较高，安装和维护要求也较复杂，且在有障碍物的情况下可能影响测量效果。多普勒雷达则非常适合快速实时测量目标速度，具有较好的适应性和相对较低的设备成本，但在多目标或复杂交通环境中，测量精度可能受到影响，且可能需要较大的安装空间。相机测速不仅能够测量车辆速度，还能捕捉图像和识别车牌，具有多功能性和较低的成本，安装也较为简单。然而，摄像头的性能受到光照条件的影响较大，尤其在夜间或恶劣天气下，测速的实时性和精度可能不如激光雷达和多普勒雷达。 2. 速度执法传感器在交通管理中的应用 速度执法传感器在交通管理中的应用主要体现在以下几个方面： 2.1 交通监测与管理 速度执法传感器可以实时监测道路上车辆的速度，帮助交通管理部门掌握交通流量和速度分布。这些数据为交通信号的优化和交通流量调控提供了重要依据，使信号灯的调整更加智能化，减少交通拥堵。同时，通过分析流量数据，管理者能够识别高峰时段和拥堵路段，及时采取措施，如调整信号周期或引导车辆绕行，从而提升道路通行效率。 2.2 数据分析与决策支持 速度执法传感器收集的数据可以深入分析，帮助交通管理者识别交通事故多发区域和分析事故原因。这些数据揭示了特定路段的交通状况，帮助管理者发现影响安全的关键因素，如路段设计和交通标志不足。基于分析结果，交通管理者可以制定针对性的改善措施，如优化交通信号、增加监控设备或进行道路改造。此外，这种数据驱动的方法还允许持续监测和评估实施效果，从而动态调整管理策略，提高交通安全和效率。 2.3 提高公众安全意识 速度执法传感器的使用不仅能有效减少超速行为，还能提高公众对交通安全的认识。这些传感器的存在使司机意识到他们的行驶速度正受到监测，从而促使他们自觉遵守交通规则。随着超速行为的减少，交通事故的发生率也随之降低。此外，公众对交通安全的关注度提升，有助于形成更安全的驾驶环境，鼓励更多人参与到安全驾驶的实践中来。通过这种方式，速度执法传感器不仅是执法工具，更是提升交通安全文化的重要手段。

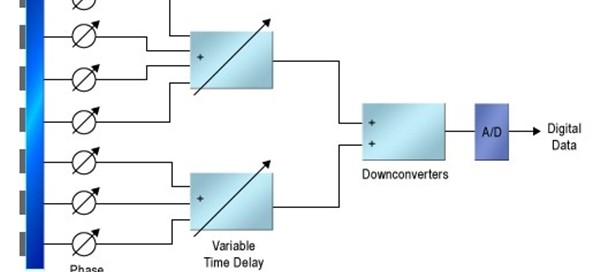

深入了解扫描阵列雷达信号处理 主动电子扫描阵列（AESA）雷达技术是现代先进武器系统的核心组成部分，尤其在机载作战平台中扮演着重要角色。未来，AESA架构的发展将不仅局限于其最初的军事用途，还将拓展至诸如地球物理测量、汽车辅助驾驶系统、自动驾驶车辆、工业自动化乃至增强现实等多个领域——所有这些领域都需要处理大量传感器数据，并将其整合进决策模型中。随着AESA技术的不断普及，其应用范围将超出专业的雷达信号处理领域，渗透到更为广泛的场景中。在这些新的应用环境中，AESA设计将遵循常见的嵌入式系统开发流程，即以中央处理器（CPU）和软件为核心，采用C语言为基础且与硬件解耦的方式。在这篇文章中，我们将从资深雷达信号处理专家及传统嵌入式系统设计师的角度探讨AESA雷达的架构演进。 典型系统的角色 扫描阵列雷达与传统的移动盘式雷达之间的主要区别在于天线的设计。扫描阵列雷达没有使用常见的连续旋转抛物面天线，而是大多数情况下使用了固定的平面天线。在这种阵列中，并不是只有一个单元聚焦于反射器上，而是由数百至上千个单元组成，每个单元都有自己的收发器模块。系统中的电子电路负责处理每个单元信号的振幅和相位，以形成雷达波束的方向图，并对其进行聚焦，从而定义了整个天线的方向图。 这种方法减少了对机械运动部件的依赖，使得雷达能够实现传统天线难以达到的功能，例如即时改变波束的方向，同时在多个方向上进行发送和接收操作，或者将阵列划分为多个子阵列以执行不同的任务，比如地形探测的同时进行目标跟踪。实现这些功能只需要在发射器中添加特定的信号，并在每个接收器中将信号分离出来即可。这种方法通常被称为波束成形或空间复用技术。 一个完整的雷达系统从CPU簇开始，信号被传输到天线，然后接收到回波信号（如图1所示）。在信号处理的初期阶段，软件控制的波形发生器生成系统需要发送的啁啾信号（一种频率随时间线性变化的信号）。根据具体应用的不同，可能需要进行降噪、多普勒处理以及考虑隐身技术等因素，这些都会对信号的质量和有效性产生影响。 图1 一个非常简化的 AESA 系统结构图 波形发生器生成的信号会被送入聚束网络，在这里信号被分配给每个发射通道。在这个阶段，数字复用器会在每个通道上施加振幅加权，以实现空间滤波并对波形进行整形。这个过程也可以延迟到后续步骤进行。在许多设计方案中，每个通道的信号随后会经过数模转换器（DAC），接着进入模拟中频（IF）和射频（RF）上变频器。经过RF上变频后，信号会被发送到独立的发射模块，在那里附加相移或时延，并调整振幅（如果之前未在基带中完成的话），最后进行滤波和放大。 在接收过程中，信号则通过相反的路径传递。在每个天线单元，信号首先通过限幅器和带通滤波器来保护低噪声放大器。放大后的信号驱动RF下变频器，这可能包括模拟放大和相位调整功能。信号从中频（IF）级别传输到基带，每个天线单元的信号被送入各自的模数转换器（ADC）。之后，聚束模块将天线信号重新组合成一路或多路复数数据样本流，每一路数据流代表了来自某一接收波束的信号。这些信号流随后通过高负荷的数字信号处理（DSP）电路，进一步处理数据，进行多普勒处理，并试图从背景噪声中提取出有用的信号。 什么时候进行数据转换 在许多传统设计中，大部分信号处理工作是通过模拟方式进行的。然而，随着数字技术的进步，尤其是数据转换器速度的提升、功耗的减少以及成本的下降，数据转换器逐渐靠近天线单元。Altera 应用专家 Colman Cheung 曾提出一种理想化的系统构想，即直接从数模转换器（DAC）驱动天线单元。不过，截至2013年，这样的设计在技术上还未完全成熟，尤其是在trans-GHz RF（跨吉赫兹射频）领域。 目前，数据转换器可以放置在中频（IF）层，进行IF频率的转换，所有的基带处理工作则完全数字化（如图2所示）。在基带的聚束网络中，可以在天线单元之间以数字方式生成干涉方向图所需的时延，无需每个天线单元配备模拟相移器或延时线。这种方式允许数字信号处理（DSP）设计人员将发送和接收路径分解为独立的功能模块，如乘法器、滤波器、用于延时的FIFO（先进先出队列）以及加法器，并在MATLAB等工具中对这些模块进行建模和仿真，从而利用现有的库来实现它们。 对于计算密集型的任务，可以将其部署在专门定制的ASIC（专用集成电路）、FPGA（现场可编程门阵列）或GPU（图形处理单元）上，而较为简单的运算可以通过编写运行在DSP芯片或加速器上的代码来完成。这种灵活性使得系统设计可以根据性能和成本的要求进行优化。 图2 把数据转换器放到IF级的最后 在信号处理中，特别需要注意的是信号从聚束网络输出后的接收链处理，这是因为该阶段的存储和计算需求极为庞大，并且涉及的动态范围非常广泛——从干扰发射器的输入信号到搜索探测范围的极限。这需要使用高精度的浮点硬件以及具备强大处理能力的系统。 在接收链的最终阶段，对接收链进行了有针对性的修改和实现。通过滤波、聚束以及脉冲压缩等处理阶段，接收链的主要任务是从噪声中提取信号，特别是那些可能包含环境中实际目标信息的信号。一旦信号被提取出来，关注点便从信号本身转移到其所代表的目标上，这时任务的重点也随之发生变化。 从信号到目标 脉冲压缩标志着这一抽象处理过程的起点。脉冲压缩器通常在时域或频域内通过自相关技术来识别可能包含发送啁啾的波形。然后，它将这些波形表示为脉冲目标——即包含到达时间、频率、相位以及其他相关信息的数据包。从这一点开始，接收链处理的就是这些数据包，而非原始接收到的信号。 接下来的步骤通常是进行多普勒处理。首先，脉冲被组织成一个网格阵列（如图3所示）。在这个阵列中，每一列包含了从特定发射啁啾返回的脉冲。阵列中有许多列，这取决于系统能容忍的最大延迟时间。阵列中的行代表了返回切换的时间：距离阵列x轴越远，意味着发射啁啾与接收脉冲到达时间之间的延迟越大。因此，这些延时网格也代表了与反射脉冲对应目标的距离。 图3 多普勒处理方格 将一系列啁啾脉冲放入正确的网格后，多普勒处理程序会水平移动数据，观察从单一目标返回的脉冲随时间的变化，从而提取出相对速度和目标方向的信息。这种处理方式需要一个大型的环形缓冲区，无论多普勒算法一次能够处理多少网格，缓冲区都必须能够容纳所有的网格数据。 在更先进的系统中，阵列中增加了第三个维度。通过将天线阵列划分为子阵列，系统可以同时发射多个波束，并使用相同或多波束天线方向图配置的接收器来监听。或者，系统可以通过波束成形或合成孔径技术来扫描波束。当装载压缩后的脉冲时，系统构建了一个三维的网格阵列：一个轴表示发射的脉冲，第二个轴表示返回的延迟，第三个轴表示波束的方向（如图4所示）。这样一来，对于每一个脉冲，我们都拥有了二维或三维的网格阵列，同时表示距离和方向——即表示物理空间。这种内存布局正是空时自适应处理（STAP）的基础。 图4 多维方格为STAP建立矩阵 这一术语可以解释为：“空时”，数据集在三维空间中统一了目标的位置，并包含了与目标相关的啁啾时间。之所以称之为“自适应”，是因为算法能够从数据中获得自适应滤波的效果。 从概念上讲，也是实际操作中的情况，构建自适应滤波器的过程涉及矩阵求逆：需要找到一个矩阵与数据相乘，以揭示隐藏在噪声中的结果。据Altera资深技术营销经理Michael Parker所述，用于推断隐藏方向图的信息可能来源于多普勒处理过程中发现的线索、其他传感器收集的数据，或者是智能数据。运行在CPU上的算法将假设的方向图插入矩阵方程中，以求解出能够产生预期数据的滤波函数。 显然，在这一点上，计算负载是非常巨大的。逆变换算法所需的动态范围要求使用浮点运算。对于战斗环境中一个实际的中等规模系统而言，必须实时处理这些数据，Parker估计STAP负载将达到几个TFLOPS（每秒万亿次浮点运算）。而在采用低分辨率、窄动态范围的系统中，如简单的汽车辅助驾驶系统或合成孔径成像系统，实时性要求较低，因此计算负载也会显著减少。 从STAP处理后的信息会被传递到通用CPU中，进行更加复杂的但计算量较小的操作，软件会尝试对目标进行分类、构建环境模型、评估威胁或通知操作员，甚至直接采取紧急措施。在此阶段，我们不仅在信号处理域处理信号，而且还进入了人工智能的领域。 两种体系结构 从一位经验丰富的雷达系统设计师的角度来看，我们对AESA战斗雷达的理解还相当表面。这种视角将网络视为一个相对静态的DSP链，所有部分都连接到STA模块，后者本质上是一个由软件控制的矩阵算术单元。此外，从DSP专家的角度来看，这就是一组CPU核心。 相比之下，汽车或机器人系统的设计人员可能会从一个完全不同的角度来看待这个问题。对于嵌入式系统设计者来说，整个系统更像是一个大型的软件集合，其中包含一些高度专业化的I/O设备，以及一些需要加速的任务。对于熟悉雷达信号处理的专业人士来说，考虑到信号处理和通用硬件的比例，他们可能会对这种以软件为中心的方法感到不解。很明显，机载多功能雷达的数据速率、灵活性和动态范围要求使用专用的DSP流水线以及大量的本地缓冲来实现实时处理。但对于那些拥有较少天线单元的不同应用，简单环境、较短的距离和较低的分辨率，以CPU为中心的观点带来了一些有趣的问题。 莱斯大学教授Gene Frantz提出了两个关键问题：一是定义真实的I/O环境；二是选择合适的CPU。Frantz指出，“很少只有一个CPU，更常见的是异构多处理器系统。”他建议，这种设计方法不应从MATLAB中的DSP函数开始，而是应该从用C语言描述的整个系统开始。然后，以CPU为中心的设计者不是定义DSP和CPU域之间的硬件边界，而是“不断地优化并加速C代码。”

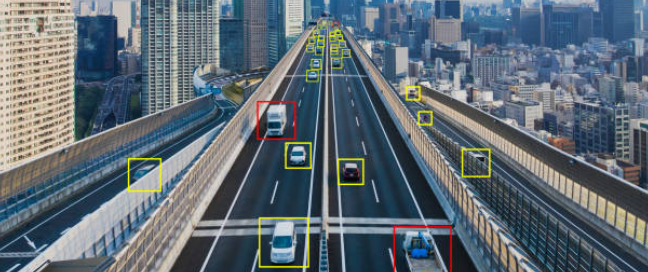

多目标雷达：监控复杂环境下的全方位解决方案 在当今快速发展的科技时代，无论是城市交通管理还是工业生产安全，都需要先进的监控手段来保障。多目标雷达作为一种高效、精准的探测技术，在众多领域中展现出了其独特的优势。本文将探讨多目标雷达如何成为复杂环境下全方位监控的理想解决方案。 什么是多目标雷达？ 多目标雷达是一种先进的雷达系统，它可以同时检测、分辨和跟踪多个目标。与传统雷达相比，多目标雷达能够在复杂环境中提供更精确的目标信息，因为它可以处理多个目标的同时存在。这种雷达系统广泛应用于交通管理、航空管制、海上监视和军事防御等领域，以其实时性和高精度的特点，为用户提供可靠的目标监控和数据分析服务。 多目标雷达的工作原理 多目标雷达通过发送和接收无线电波来探测目标。其核心原理包括： 1. 信号发射：雷达系统通过发射机产生电磁波（通常是微波），并将其发送到特定区域。发射的波束可以是脉冲式或连续波，具体取决于雷达的类型和应用需求。 2. 回波接收：当电磁波遇到物体（如飞机、船只或地面目标）时，部分波会被反射回雷达系统。雷达的接收器负责捕捉这些回波信号。 3. 数据处理：接收到的回波信号经过放大和滤波后，进入数据处理单元。此步骤主要包括： 信号分析：通过信号处理算法，分析回波的频率、强度和时间延迟。 目标定位：根据回波信号的特性，计算目标的距离（通过时间延迟）和速度（通过多普勒效应）。 多目标雷达的优势 1. 高精度探测 多目标雷达能够在复杂背景下精确识别目标，减少误报率，提高监控效率。 2. 实时数据分析 现代多目标雷达配备先进的数据处理算法，能够实时处理和分析大量数据，为决策提供支持。 3. 同时跟踪多个目标 利用Track While Scan（TWS）技术，多目标雷达可以同时跟踪多个目标，而无需逐个扫描，提升了系统的整体效率。 应用领域 1.航空监控 多目标雷达在航空领域用于监测空域内的飞行器，确保飞行安全。通过实时跟踪航班信息，可以有效避免空中碰撞，提升空中交通管理的效率。 2.海洋监控 在海洋监控中，多目标雷达用于跟踪船只和潜艇，维护海洋安全和交通秩序。它能够实时监测海面状况，识别潜在的安全威胁，如走私或非法捕鱼活动。 3.交通管理 多目标雷达在交通管理系统中用于实时监测道路状况，分析交通流量，并及时发现交通事故。这有助于优化交通信号控制，提升交通安全，减少拥堵和事故发生。 4.安防领域 在安防应用中，多目标雷达可用于监控敏感区域，如军事基地、政府大楼和重要设施。它能够及时发现潜在入侵者，并发出警报，增强安全防范能力。 5.自动驾驶 随着自动驾驶技术的发展，多目标雷达为自动驾驶车辆提供周围环境的实时信息。通过监测其他车辆和行人，确保安全行驶并降低事故风险。 6.无人机监控 在无人机应用中，多目标雷达用于对多个目标的实时跟踪，提升无人机在监测、拍摄和搜索救援等任务中的效率。

微波雷达在智能交通上的应用技术详细介绍 一、引言 实时交通信息是智能交通系统（Intelligent Transportation System, ITS）的基础信息源之一。只有准确掌握各路段的实时交通状况，才能有效执行并发挥ITS的各项功能，如交通引导等。因此，交通信息的实时检测技术是ITS技术体系中最为核心和基础的部分。 交通信息采集技术的研究已历经多年发展。目前，多种交通信息采集技术已在实践中得到了应用。这些技术能够收集到包括车道车流量、车道占有率、车速、车型以及前后车距等多种交通信息。拥有精确的实时车速数据，即可实现超速行为的自动捕捉。   最早发展的交通信息采集技术是接触式的，其中最具代表性的是环形线圈探测技术。此类装置通常埋设于路面之下，当车辆通过时，会产生相应的压力、电场或磁场变化，装置将这些物理量的变化转化为所需的交通信息。经过多年的发展，接触式交通信息采集技术已经相当成熟，其测量精度高且易于操作，长期以来一直是交通信息采集领域的主流技术。然而，接触式装置也存在一些不可避免的缺点：首先，安装与维护较为复杂，需要中断交通并破坏路面；其次，随着车辆数量的增长，道路负荷加大，导致此类装置的使用寿命缩短；加之近年来道路建设快速扩展，不同环境下的道路条件（如路基下沉、盐碱化及冰冻现象）对接触式装置的使用造成了严重影响。此外，在隧道和桥梁等特殊环境下，破坏性安装方式更是增加了不少难度与不便，这些因素共同推高了使用成本。 近期兴起的非接触式交通信息采集装置克服了上述缺陷，主要分为微波探测和视频探测两大类。由于安装和维护简便，非接触式交通信息采集技术得到了迅猛发展。视频探测技术依靠车辆进入检测区域（即所谓的“虚拟线圈”）时引起背景灰度变化来进行检测，这种方法直观可靠，但容易受到光线和气候条件的影响，并且需要定期进行镜头清洁等维护工作。相比之下，微波探测技术利用车辆经过检测区域时电磁波返回时间和频率的变化来进行检测，具有安装维护便捷、使用寿命长以及几乎不受光照、灰尘以及风雨雾雪等天气条件影响的优点。 二、基于微波雷达的交通信息检测与超速抓拍技术 将微波雷达技术应用于交通信息采集时，关键在于从雷达回波信号中提取车辆的相关信息。简而言之，就是要利用微波雷达的测速与测距功能来实现对交通信息的实时监测。 1. 速度检测 微波雷达对运动物体的速度测量基于多普勒效应。当微波遇到障碍物时会发生反射，反射波的频率和振幅会随障碍物的运动状态而改变。如果障碍物静止不动，反射波的频率保持不变；如果物体朝向雷达移动，反射波的频率会上升；相反，如果物体远离雷达移动，反射波的频率会下降。这就是多普勒效应的基本原理，基于这一原理的测速技术具有极高的精度。 2. 车辆流量检测 除了多普勒效应，微波雷达还具备测距功能。通过测量车辆与雷达之间的距离，可以判断车辆所在的车道。在同一车道内，车辆存在与否会导致回波信号强度的显著差异，从而能够确定车辆的存在。结合速度和位置信息，即使在交通拥堵或车辆停止的情况下，也能同时获得多车道内的实时车辆信息。 采用调频连续波（Frequency Modulated Continuous Wave, FMCW）体制的雷达能够有效地实现测距功能。FMCW雷达通过天线发射一系列连续调频波，并接收反射信号。发射信号的频率随着时间按照一定的规律（通常是三角波或锯齿波）变化。发射信号与反射信号之间的频率差产生了混频输出的中频信号(IF)，该信号频率与雷达到障碍物的距离成正比。由于不同车道上的车辆与雷达发射点的距离不同，所产生的IF信号频率也会有所差异，因此可以同时检测多个车道上的车辆。 3. 其他交通信息参数检测 除了车流量和速度之外，微波雷达还可以检测车型、车道占有率和车头间距等参数。尽管不同类型的车辆在微波反射截面上有所不同，但由于反射截面受形状、大小及材料等多种因素的影响，因此简单的微波技术难以用于精确的车型分类。然而，通过测量车辆通过检测区域所需的时间，并结合已知的速度，可以推算出车辆的长度，从而实现基于长度的车辆分类（如长车、中长车、短车等）。如果需要更精确的车型识别，则需要借助车辆轮廓诊断技术，但这会显著增加成本。对于大多数智能交通系统（ITS）应用而言，基于长度的车辆分类已足够使用。 车道占有率和车头间距可以通过监测车辆进入和离开微波雷达监测区域的时间来计算。对于侧面安装的雷达，这两个时间点难以精确测量，因为不同的检测灵敏度会导致不同的测量结果，因此只能作为参考。然而，正面安装的雷达可以非常准确地测量这些参数。 综上所述，微波雷达技术在交通信息检测中的应用不仅限于速度和流量的测量，还包括车型识别、车道占有率以及车头间距等多方面的信息采集。这些信息对于智能交通系统的高效运作至关重要。
