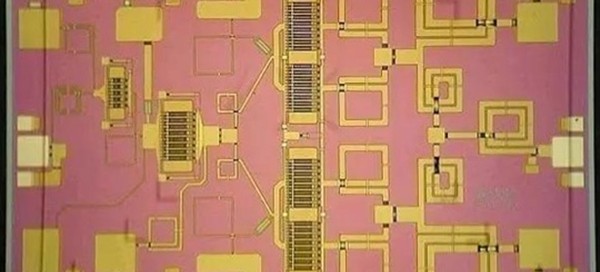

24G雷达的原理和应用 24GHz雷达传感器是一种先进的感应技术，主要通过发射和接收频率约为24.125GHz的微波来检测目标物体的存在、运动速度、距离以及角度等信息。这种传感器采用了平面微带天线技术，具有体积小巧、高度集成、感应灵敏的特点。它是许多应用的核心组件，比如雷达测速仪、水位测量设备、汽车ACC（自适应巡航控制）系统及自动门感应系统等。 原理 24GHz雷达传感器的工作原理分为两种主要类型：连续波(CW)多普勒雷达和调频连续波(FMCW)雷达。 CW多普勒雷达：通过发射恒定频率的信号并接收反射信号，由于多普勒效应，接收信号的频率会有所变化。通过计算发送信号与接收到的反射信号之间的频率差，可以确定物体的运动速度。双通道设计的传感器能够输出两个相位相差90°的中频(IF)信号，这使得系统能够判断目标物体是接近还是远离传感器。 FMCW雷达：通过使用随时间线性变化的发射频率(即调频)，当信号从物体反射回来时，由于信号往返传播的时间差异，接收信号与发射信号之间会产生一个频率差。通过测量这个频率差，可以计算出物体与传感器之间的距离。 应用 24GHz雷达传感器有着广泛的应用领域，包括但不限于以下几个方面： 交通监测：车辆流量统计、速度监控、距离测量、停车辅助、盲点检测、防撞控制等。此外，还用于铁路系统的障碍物检测、站台监控、列车速度测试等。 物体探测：适用于自动门开启、卫生设施感应、安防报警、智能照明控制以及人数统计等领域。 运动测速：可用于测量运动员或物体的移动速度，如跑步、滑雪、高尔夫球等运动项目的测速。 工业应用：液位监测、流体流速测量、泥浆密度测定、传送带监控以及机器人导航等。 物联网(IoT)：在智能家居防入侵、智能电网、公共安全系统等方面发挥作用，因其抗干扰能力强，能够及时响应物体状态变化。 24GHz雷达传感器案例 1. 物联网中的应用 家庭智能防入侵 24GHz雷达传感器在家庭安全系统中用于检测非法入侵者。通过持续扫描设定区域，雷达可以识别移动物体并区分其方向和速度，触发警报或通知系统。与传统的红外传感器相比，24GHz雷达不受温度变化的影响，也不易受到宠物或其他小型物体的干扰，从而减少了误报率。 机场防入侵 在机场周边的安全防护中，24GHz雷达能够全天候工作，不受天气条件限制，提供远距离的周界保护。雷达系统与视频监控系统联动，一旦检测到异常活动，即可迅速锁定目标位置，并启动相应的安全措施。 智能电网 应用于智能电网时，24GHz雷达传感器可以监测电力设施周围的活动情况，如电线杆、变电站等，防止盗窃和破坏行为。雷达的数据与电网管理系统结合，有助于提升电网的安全性和可靠性。 监狱系统 监狱周界的监视也是24GHz雷达的一项重要应用。雷达可以监测围墙内外的情况，及时发现企图越狱的行为，并与监狱内部的安全系统联动，确保及时响应。 2. 汽车驾驶辅助系统中的应用 ACC自适应巡航控制系统 24GHz雷达传感器在汽车上的安装位置通常是在前保险杠后面，能够实时监测前方车辆的距离和速度。当检测到前车减速时，ACC系统将自动调整车速以保持安全距离；当前方道路畅通时，则加速回到预设速度。此外，24GHz雷达还能与紧急制动系统配合使用，进一步增强行车安全性。 其他ADAS功能 除了ACC外，24GHz雷达还支持盲点监测（BSD）、变道辅助（LCA）、后方交叉交通警报（RCTA）等功能，为驾驶员提供全方位的安全保障。 3. 交通检测 交通流量监测 24GHz雷达传感器可以安装在道路两旁或桥梁上，用于实时监测交通流量、平均速度和拥堵情况。这些数据对于交通管理至关重要，可以帮助优化信号灯控制策略，减少交通瓶颈，提高道路通行能力。 道路安全执法 交通警察可以利用便携式24GHz雷达测速仪进行流动执法，精确测量过往车辆的速度，打击超速行为。同时，雷达数据可以作为法律依据，支持交通违规处罚。 4. 运动测速 体育训练与竞赛 24GHz雷达传感器被广泛应用于体育领域，如高尔夫球的挥杆速度测量、足球的射门速度检测、田径比赛中的起跑反应时间测量等。这些传感器不仅提高了测量精度，还为运动员提供了即时反馈，有助于提升训练效果。 5. 自动门感应 商业场所自动门 在商场、办公楼等公共场所，24GHz雷达传感器用于自动门系统，可以感知行人接近并及时打开门扉。相较于红外感应器，雷达能够穿透衣物、包裹等障碍物，实现更远距离的检测，提高用户体验的同时也增加了安全性。

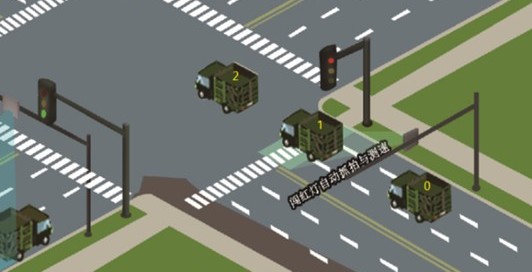

多目标跟踪雷达在路口的应用 多目标跟踪雷达作为一种先进的交通监控技术，在城市交通管理中的应用日益增多。相较于传统的地感线圈和视频检测技术，多目标跟踪雷达提供了更高效、精准且稳定的车辆监测方案。 地感线圈通过在车道上设置电磁感应线圈来检测车辆，这种方法虽然有效，但由于需要破路施工，容易受到重型车辆碾压损坏。当路面被水或雪覆盖时，地感线圈会短期失效，直到路面干爽后才能恢复作用。 视频检测技术虽然克服了路面破坏的问题，并且可以提供较广的视野覆盖，但其有效性受环境光线、天气条件以及车辆外观颜色的影响，可能导致误判。 多目标跟踪雷达技术以其非接触式的特性，避免了上述问题。它利用雷达波束对车辆进行精确定位和速度测量，具有体积小巧、重量轻、可靠性强的特点。该系统能在复杂环境中提供稳定的服务，具有较小的距离盲区和速度盲点，能够提供高精度的距离分辨力，并且拥有出色的抗干扰能力。更重要的是，它无需进行路面施工即可安装部署。 多目标跟踪雷达的主要技术特性包括： 1. 可以同时监控6至8个车道，并支持根据实际需求设定监测车道的数量。 2. 具备远距离探测能力，最远探测距离可达300米。 3. 抓拍成功率超过98%，并且能够将车辆定位误差控制在±0.25米以内。 4. 在抓拍过程中能够区分车辆所在的车道，并标记出车辆的行驶速度，为交通执法提供可靠的依据。 5. 系统能够输出各车道的车流量统计数据，以及所有车辆的实时位置和速度信息。 多目标跟踪雷达应用示意图如下： 上图中，雷达实现了对车辆的连续跟踪，不仅能提供车辆的位置信息，同时还能提供车辆的速度信息，且经过简单运算即可获得车辆是减速还是加速冲闯路口。此功能也是地感线圈和视频方式所不具备的。路口设备安装示意图如下： 在实际应用中，多目标跟踪雷达、摄像头以及补光装置通常安装在路口的横梁上。如果是在已有闯红灯自动记录系统的路口进行升级，可以将雷达直接安装在现有设施上。对于4车道及以下的路口，每个方向只需安装一台多目标跟踪雷达即可满足监测需求。 多目标跟踪雷达技术因其连续跟踪能力，不仅能够提供车辆的位置信息，还能准确捕捉车辆的速度变化，这对于判断车辆是否减速或加速闯过交叉口尤为重要，是传统检测方法所不能比拟的。通过结合雷达数据与其他传感器的信息，可以进一步提高交通管理效率，减少交通事故的发生。

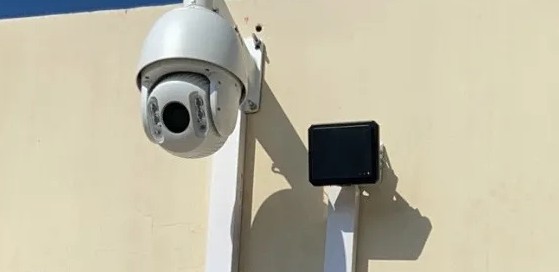

雷达在安防领域的优势 随着科技的不断发展，电子防范技术作为安全防范技术的一个重要发展方向，得到了蓬勃快速的发展。其中，随着电子水平及制造工艺的不断发展，电子器件不断小型化，低价化，民用小型化雷达被开发出来，并应用于各类安防系统中。 雷达在安防领域用途较广 雷达作为一种重要的目标检测手段，以前多用于军事，近年来，随着技术发展，雷达已经进入安防领域。与红外监控、视频监控等其他产品相比，安防雷达具有体积小、质量轻、远距离分辨力强、抗干扰性能优、可靠性高等特点，可以提供具有一定高度和厚度的连续的毫米波雷达墙，没有钻越和跳越的可能，不仅能对侵入目标进行定位，而且可以获取监控场景内移动物体的速度、方向、距离、角度信息，24小时无间隙监控。 安防雷达的安全防护优势明显，可以支持非常丰富的应用场景。比如，毫米波雷达就已经被广泛应用在汽车辅助驾驶领域，用以检测行人和前车，实现防撞预警；再如，在智能家居场景中，雷达传感器可以被用于开关控制、入侵检测、智能开门器等方面，方便大众生活。 安防雷达性能优越，可应用范围广泛，产品竞争优势明显，在安防市场中的普及率不断提升。其产品研发与生产对企业的实力要求较高。在安防市场中，安防雷达是进入壁垒较高的子行业之一。 与监控系统结合 拓展应用领域 相比光学探测的方式雷达能够进行大范围的搜索，不受光学能见度的影响，获取的运动目标信息准确度高，但所获取的目标信息较为抽象，例如，摄像机在检测玻璃时会有困难，而雷达却能检测到。如果能将这两个系统进行集成，将有助于广域视频监控领域的发展，更可靠地支持避障等应用。 例如，在智慧交通领域，将视频数据和雷达数据融合应用，可以输出车道、车流量、速度、状态、队列、时距、间距、区域停车数、空间占有率以及时间占有率等多项交通数据，支持智能动态信息实时显示，还可以实现车辆轨迹跟踪，并通过视频将检测目标可视化，甚至可以实现智能信号控制。雷达技术的应用，有效地排除了雨雪雾等天气的影响，得到的交通数据精准度高，为智慧交通的实现提供了可靠性数据。 安防雷达是安防市场上兴起的一种新的技术手段，目前雷达探测在国内外已被广泛应用。结合视频监控系统，可以服务于机场，港口，油井油田，电力电网，铁路交通，哨所等市场。随着社会、国家对公共安全的重视，雷达与视频联动系统具有良好的市场应用需求和前景。
